电压闪烁测试

电压波动与闪烁介绍

电磁兼容限值对每项额定电流小于或者等于16A且无条件接入的设备在公用低压供电系统中产生的电压变化，电压波动与闪烁的限制。

GB17626.2/EN61000-3-2 本部分适用于每项输入电流小于或等于16A,打算连接到相电压为220V至250V,频率为50Hz公用低压配电系统，并且无条件连接的电器和电子设备。

短期闪烁值Pat的评定

短期闪烁值Pat的规定见IEC61000-4-15：2003.

表1给出了根据不同电压波动类型来选择可相互代替的Pat评定方法：

表1评定方法

电压波动类型	Pat评定方法
所有电压波动（在线评定）	直接测量
定义了U（t）的所有电压波动	模拟 直接测量
根据图5~图7发生率低于每秒1次的电压变换特性	解析法 模拟 直接测量
等距矩形电压变化	使用图4的Pat=1的曲线

电压波动与闪烁试验限值

部分限值适用于受试设备电源端的电压波动和闪烁，该限值是按第6章和附录A规定的试验条件并根据第4章测量或计算得出。证明是否符合限值的试验认为是型式试验。

下述限值适用:

值不大于1.0;

值不大于0.65；

在电压变化期间d（t）值超过3.3%的时间不大于500ms；

相对稳态电压变化dc不超过3.3%；

最大相对电压变化dmax不超过：

a）4%，无附加条件；

b）6%，设备为：

——手动开关，或

——每天多于2次的自动开关，且在电源中断后有一个延时再启动（延时不少于数十秒），或手动再启动。

注：循环的频率将由Pat和Plt限值进一步限值，例如：对于一个dmax为6%的每小时产生2次的矩形电压变化特性，将给出Plt值约为0.65.

C）7%，设备为：

——使用时有人照看（例如:吹风机、真空吸尘器、厨房设备如搅拌器、园艺设备如割草机、便携式工具如电钻）或

——每天不多于2次的自动开关或打算手动的开关，且在电源中断后，有一个延时再启动（延时不少于数十秒）或手动再启动。

对于符合6.6具有几个单独控制电路的设备，只有在电源中断后有一个延时再启动，限值b）和c）适用；对于所有具有电源中断后恢复是能立即动作的自动开关的设备，限值a）适用；对于所有手动开关设备，根据开关的频率，限值b）和c）适用。

Pat和Plt要求不适用于由手动开关引起的电压变化。

这些限值不适于应急开关动作或紧急中断的情况。

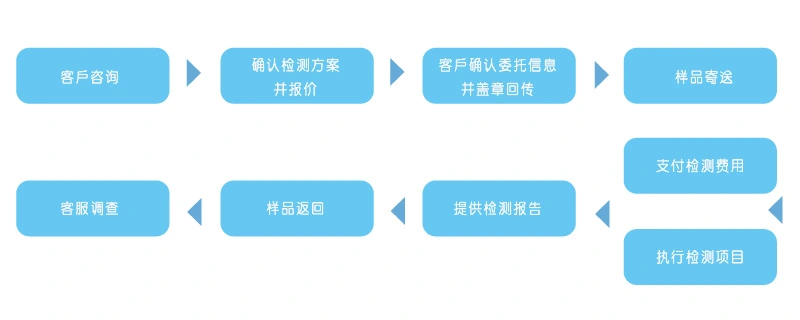

服务流程
